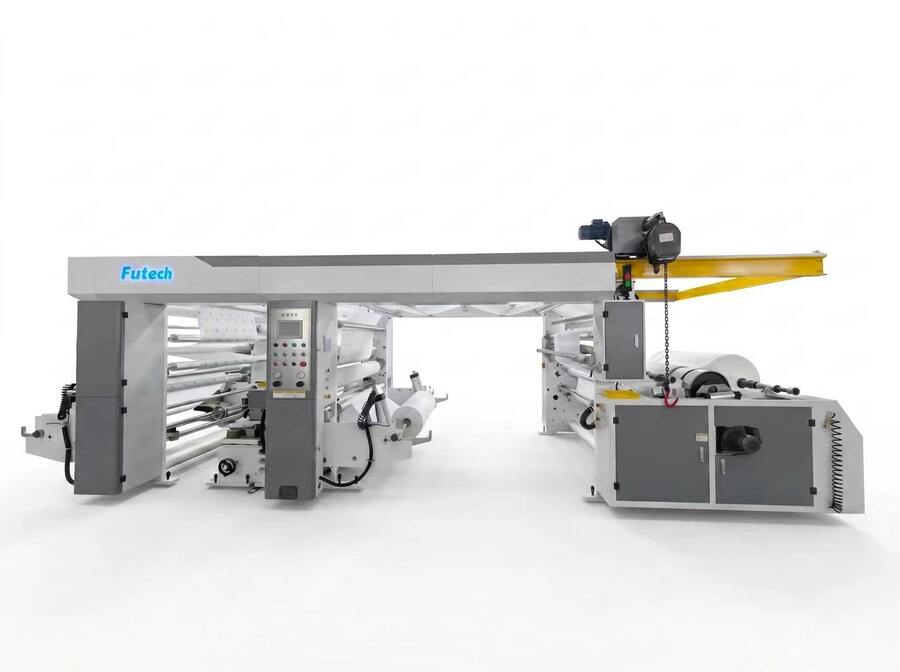

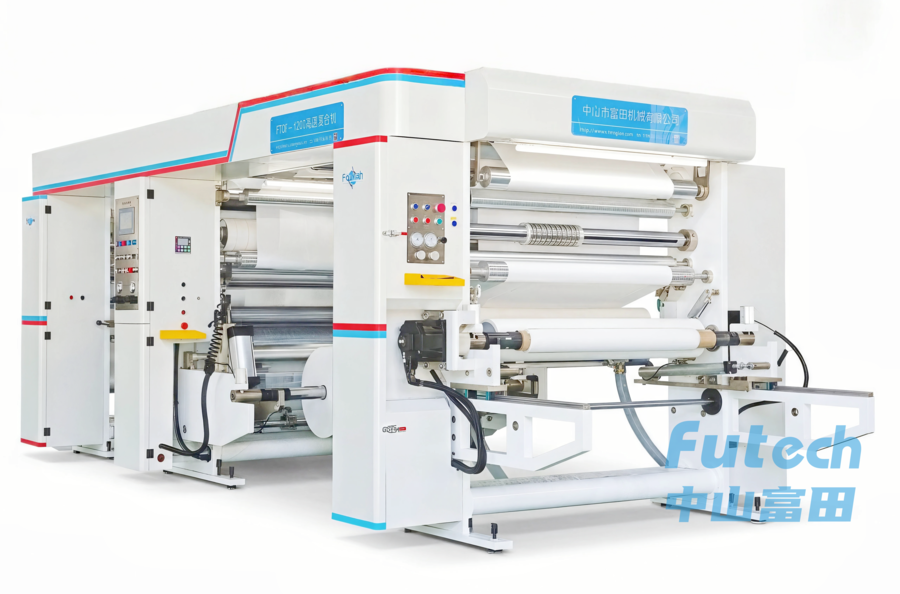

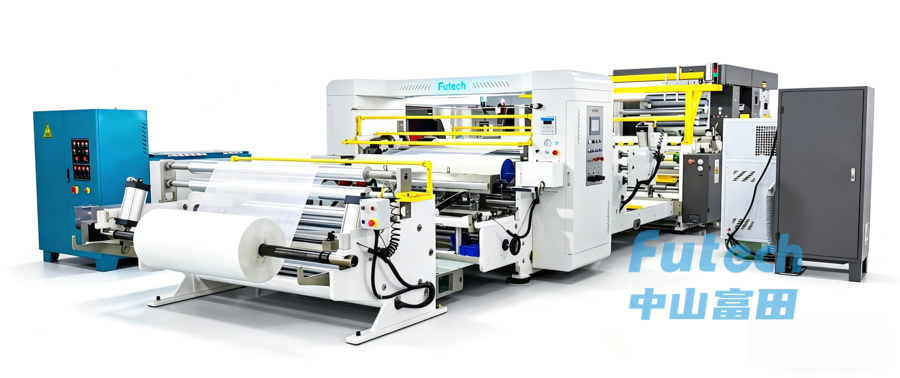

Máquina de revestimento e laminação

Funções principais

• Revestimento quantitativo por rolo de rotogravura: Rolos de rotogravura substituíveis com diferentes tamanhos de malha para ajustar com precisão a espessura do revestimento. Revestimento ultrafino e leve disponível para reduzir o consumo de cola PUR e o custo de produção. Revestimento estável sem quebra ou acúmulo de cola.
• Sistema de alimentação de cola PUR com temperatura constante: Tanque de cola selado com aquecimento e isolamento térmico para isolar a umidade e evitar a cura prematura e o bloqueio do rolo. Controle de temperatura independente com monitoramento em tempo real e alarme.
• Servoacionamento e controle de tensão em toda a faixa: Servomotores para desenrolamento, revestimento, laminação e enrolamento. O ajuste de tensão deslizante evita o estiramento e a deformação de substratos finos.
• Sistema automático de guia da bobina: Guia fotoelétrico da bobina para corrigir continuamente o desvio da bobina, garantindo rolos com acabamento perfeito.
• Laminação contínua e cura por resfriamento: Prensagem imediata após a aplicação do revestimento. O rolo de resfriamento acelera a cura do poliuretano (PUR), produzindo laminados sem bolhas e sem rugas.
• Painel de operação HMI: Armazenamento de parâmetros com um clique. Configuração visual de velocidade, peso da camada e temperatura para troca rápida de receitas.
• Proteção de segurança: Proteções de segurança, botão de parada de emergência e proteção contra superaquecimento.

Materiais aplicáveis

• Tecido não tecido + película respirável de PE
• Laminação de não tecido com não tecido (tecido higiênico)
• Papel, papel adesivo, papelão
• Filmes de embalagem flexíveis como BOPP, PET e outros.
• Rolos de espuma, têxteis e elásticos

Indústrias de Aplicação

• Materiais de higiene: Camada externa para fralda de bebê, protetor de cama, laminação médica em tecido não tecido. Uma fina camada de cola mantém boa respirabilidade com forte adesão.
• Embalagem: Embalagem flexível, etiqueta, laminação de papel-cartão.
• Materiais médicos: Curativo médico, laminação de substrato de fita respirável.
• Interior automotivo: Colagem de revestimentos internos em tecido não tecido e espuma.
• Têxteis para o lar e materiais de filtração: Laminação de tecidos e meios filtrantes.

丨Vantagens

• O processo de revestimento com rolo ranhurado economiza muito no consumo de cola. Menor custo de PUR em comparação com o revestimento por lâmina.
• Laminação com adesivo reativo PUR: o laminado finalizado é lavável, resistente ao calor e possui colagem duradoura. Não apresenta delaminação causada pelo envelhecimento, ao contrário do adesivo termofusível EVA comum.
• Largura de revestimento personalizável e velocidade da linha ajustável, adequadas para produção contínua em pequenos lotes ou em larga escala.
• Design modular para facilitar a manutenção. Substituição rápida dos cilindros de rotogravura para troca ágil de produtos.
• Compatível com diversos materiais em rolo, máquina multifuncional para otimizar a utilização da linha de produção.

Revestimento por transferência com rolo ranhurado/rolo anilox

Perguntas frequentes

P1: Qual a diferença entre revestimento por rolo de rotogravura e revestimento por matriz de fenda?

A1: A aplicação de cola por rolo em rotogravura utiliza microcélulas gravadas no rolo para transferir a cola para o substrato. A aplicação de cola por matriz de fenda extruda a cola diretamente através de uma fenda estreita na bobina.

P2: Qual a faixa de gramatura de revestimento que sua máquina de rotogravura PUR consegue atingir?

A2: A gramatura do revestimento é determinada pelo padrão de células e pelo volume das células do cilindro de rotogravura. Normalmente, varia de 2 a 25 g/m² para laminação de PUR. Podemos personalizar os cilindros de rotogravura (células hexagonais/cônicas/cilíndricas/esféricas) para atender à gramatura desejada.

Q3: Quais materiais podem ser processados por esta laminadora de revestimento PUR?

A3: Funciona para tecido não tecido, filme respirável de PE, filme PET/BOPP, papel, espuma e materiais em rolo elásticos. Amplamente utilizado em higiene, medicina, embalagens e laminação de interiores automotivos.

Q4: Por que o adesivo PUR bloqueia o cilindro de impressão rotogravura? Como evitar isso?

A4: O PUR é um adesivo termofusível reativo à umidade. Ele cura ao entrar em contato com a umidade. Equipamos o sistema de fornecimento de cola com temperatura constante e vedação para isolar a umidade. O ajuste correto da temperatura e a limpeza regular dos rolos podem evitar entupimentos.

Q5: Podemos alternar rapidamente entre diferentes produtos de revestimento?

A5: Sim. O cilindro de rotogravura pode ser desmontado e substituído rapidamente. A interface homem-máquina (IHM) salva as receitas de produção. Você pode ajustar os parâmetros de velocidade, temperatura e gramatura da camada com um único clique.

Q6: Qual é a largura máxima de trabalho da máquina? É possível personalizá-la?

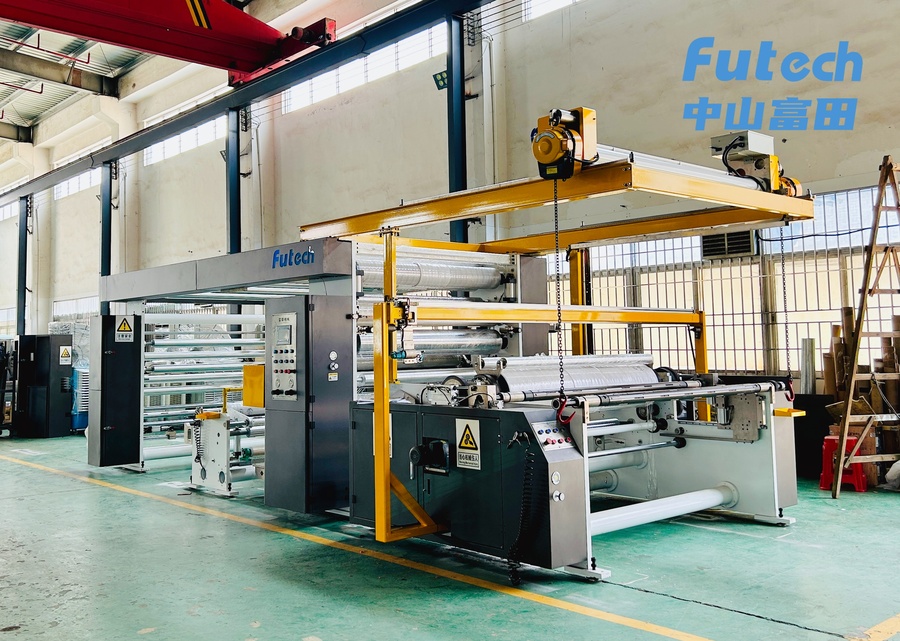

A6: Largura padrão de 1600 mm (conforme mostrado na foto). Larguras de trabalho personalizadas estão disponíveis de acordo com as necessidades do cliente.

Q7: A máquina possui controle de tensão e sistema de guia da bobina?

A7: Sim. Acionamento servo completo com controle de tensão em circuito fechado e sistema automático de guia da bobina. Isso impede que substratos finos se estiquem e garante bobinas com acabamento perfeito.

P8: Que serviço pós-venda vocês oferecem?

A8: Oferecemos instalação de máquinas, comissionamento, treinamento de operadores, fornecimento de peças de reposição e suporte técnico remoto.
